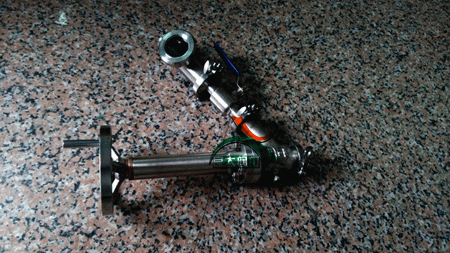

ZQY81F卡箍式真空柱塞取樣閥產品概述與結構特點
發布時間：2022/7/1 來源地：http://www.daiwa.net.cn
卡箍式真空柱塞取樣閥作為出口國外產品，符合衛生級標準，外表美觀，性能良好的產品?？ü渴秸婵罩娱y為雙密封柱塞型取樣閥特別適用易結晶工況的反應釜取樣檢驗的專用閥門，是化工生產中常用到的一種檢驗閥門， 是生產中取一定物料檢驗是否達到要求而特別設制的。此閥安裝部位不同，有著不同名稱。比如安裝在罐底可做為排泄閥；裝在側面，可做為 進料閥；安裝在管道上可做為噴射閥和取樣閥 ；安裝在管線上：可做為無死區切斷閥?？ü渴秸婵罩娱y屬于柱塞閥中一種體形結構最小的閥之一。此閥操作方便，開啟自由，運動靈活可靠，柱塞裝配維修簡單，密封結構合理，上下密封圈更換方便，最適合排放沉積物或粘稠的流體。廣泛應用在化工、制藥、農藥、染料、食品加工行業等。特別不同于通常的取樣閥，保證在真空狀態下及罐內負壓時介質能通過閥體與 球閥，流入容器中。一流程下，介質與空氣隔決。保證介質不與空氣發生化學反應。這些可以通過視鏡看到介質此時狀太，也可取下容器。 主要特征是閥門里沒有任何不流動的死區，在這里堆積和變質或污染?？勺餍l(wèi)生用或生物工藝用。是柱塞或活塞在緊配合成的滑動。使用柱塞或活塞就是這些閥門有時候被稱作“柱塞閥”的原因。
二、卡箍式真空柱塞取樣閥結構特點：

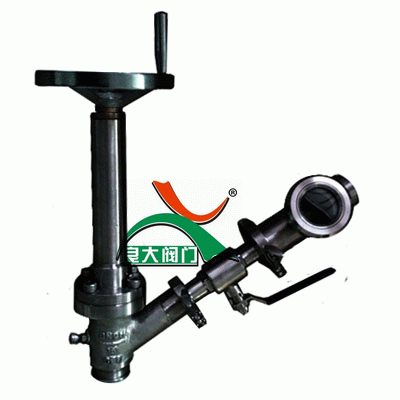

1、卡箍式真空柱塞取樣閥主要由閥體、閥蓋、閥柱、閥筒、上密封圈、下密封圈、封圈壓蓋、手輪、衛生球閥、視鏡容器等零件組成。該產 品采用硅熔膠精密鑄造。閥體采用304不銹鋼一次澆鑄成型，無連接縫隙與焊縫或焊接式。 卡箍式真空柱塞取樣閥使用前，應先在管道或槽體安 裝部位安裝一個內絲小短管，將柱塞式取樣閥按閥頭方向插入管道或槽體內，然后在外側進行焊接。這種連接方法比較簡單，取樣閥前裝一個 小短管，更有利于其性能的發揮。絲口連接方式時，取樣閥前的小短管要盡量地短些，只要不影響與取樣閥的連接就可以了。因此，沒有連接 方面的問題。真正的雙密封系統，可避免泄漏的發生。密封最高溫度可達250℃。
2、可以根據安裝需要設計閥芯外露長度，和保溫外殼，確保容器 取樣口管路無堵料，但對粘度大的物料也不易堵，是一種較理想的取樣裝置。柱塞(閥芯)圓柱形精度高，保證柱塞全行程運動順暢，同時無阻塞，無泄漏。靜態密封圈防止泄漏，并且在活塞運動時可以清除活塞上的沉淀物，防止阻塞發生。它的特點是有一個向管道內推入的圓柱頭， 這是它與其他閥門的不同之處，因而稱之為內推閥。由于閥頭呈圓柱形，閥頭向閥內開啟后就產生了一個圓柱形的開啟面，便于物料流出，當管內有結疤時，閥頭的推力足以將結疤壓碎。另外，由于閥頭伸入閥前的短管，而短管與管道或容器相連，這就防止了物料在短管內的堵塞。 此閥采用徑向閥柱密封圈，閥筒與閥體精確對位，及上下密封圈與閥柱的側面密封性良好。雙密封卡箍式真空柱塞取樣閥不會發生卡死現象，不 會有阻塞情況出現。我們的特殊柱塞設計可以使閥芯深入到罐中。
2、可以根據安裝需要設計閥芯外露長度，和保溫外殼，確保容器 取樣口管路無堵料，但對粘度大的物料也不易堵，是一種較理想的取樣裝置。柱塞(閥芯)圓柱形精度高，保證柱塞全行程運動順暢，同時無阻塞，無泄漏。靜態密封圈防止泄漏，并且在活塞運動時可以清除活塞上的沉淀物，防止阻塞發生。它的特點是有一個向管道內推入的圓柱頭， 這是它與其他閥門的不同之處，因而稱之為內推閥。由于閥頭呈圓柱形，閥頭向閥內開啟后就產生了一個圓柱形的開啟面，便于物料流出，當管內有結疤時，閥頭的推力足以將結疤壓碎。另外，由于閥頭伸入閥前的短管，而短管與管道或容器相連，這就防止了物料在短管內的堵塞。 此閥采用徑向閥柱密封圈，閥筒與閥體精確對位，及上下密封圈與閥柱的側面密封性良好。雙密封卡箍式真空柱塞取樣閥不會發生卡死現象，不 會有阻塞情況出現。我們的特殊柱塞設計可以使閥芯深入到罐中。
3、卡箍式真空柱塞取樣閥進出口為60度閥，形態如“Ｙ”字。通?？煞QＹ型閥或角閥，也可屬于角閥中的一種特殊閥。此閥通常進口為外絲，出口為內絲。但此閥采用進口法蘭式，出口卡箍連接方式。出口配衛生級球閥及視鏡容器。精小形閥閥柱采用兩段Ｔ型槽連接，閥柱螺紋部 與閥柱螺母相配，閥柱螺母靠螺紋旋緊在閥蓋上，然后用銷釘固定。閥桿和手輪連接，然后用螺母壓緊，這樣旋轉手輪就可以開啟或關閉閥門 。
4、卡箍式真空柱塞取樣閥柱塞具有移動密封。柱塞只有靜密封。當關閉的時候，柱塞的末端跟管道或容器口齊平。輔助密封安裝用來防止產品溢出。很多組合可用。高黏度液體和干固體需要采用特殊的類型。閥門可以設計為分配測定的樣品，而不是由操作者控制的任意量。帶衛生級別的PTFE密封的柱塞閥可以采用多種金屬制造，適合操作壓力從ANSI150LB到2500LB。金屬密封溫度可以達到-212-648度。
5、便攜式取樣閥適用于液體容器允許安全地轉移產品到小容器里。閥門設計跟隨軟管的快速斷路接頭相似，閥門有一半是接在兩個容器上的 。當兩半都連接上的時候，罐就可以開啟。閥門關閉的時候才分離，單獨的時候，兩半都密封。
